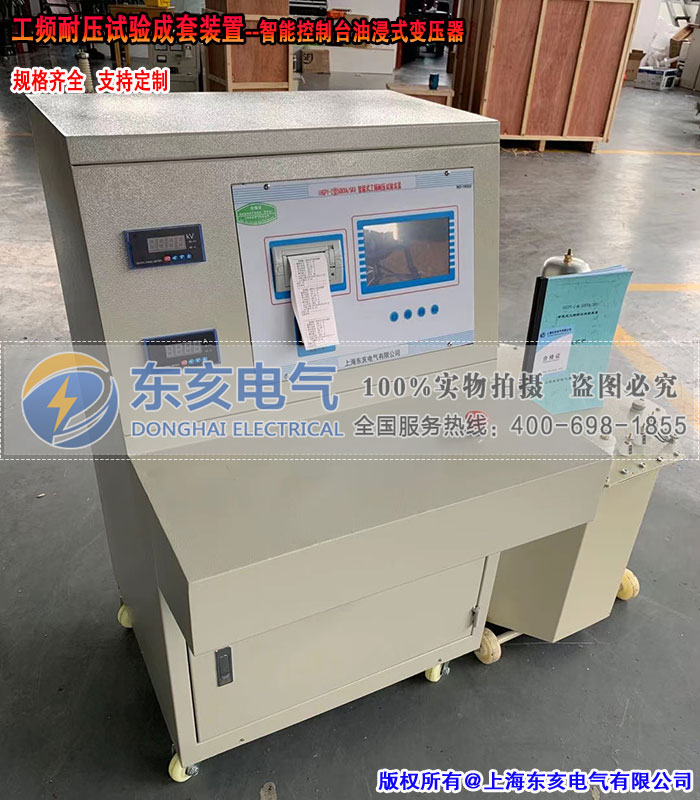

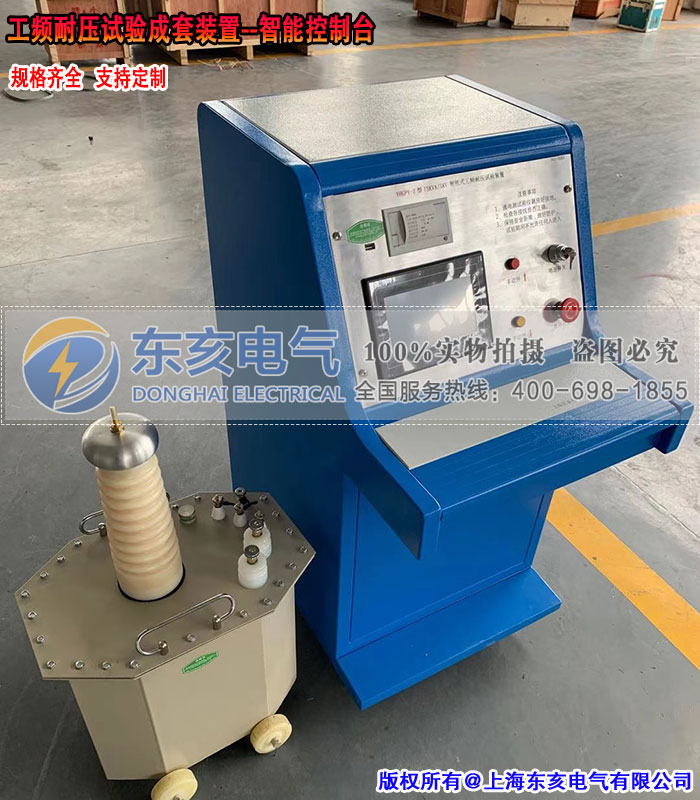

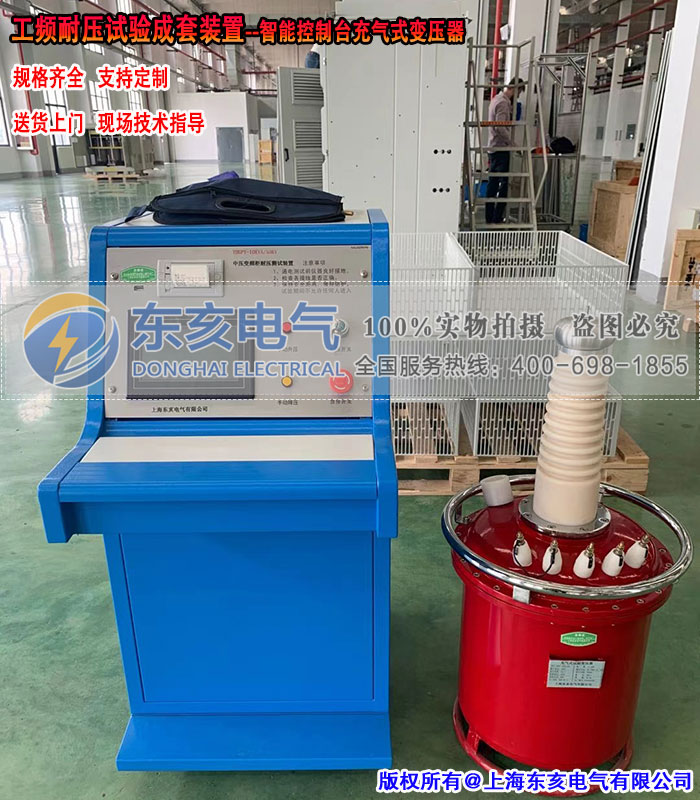

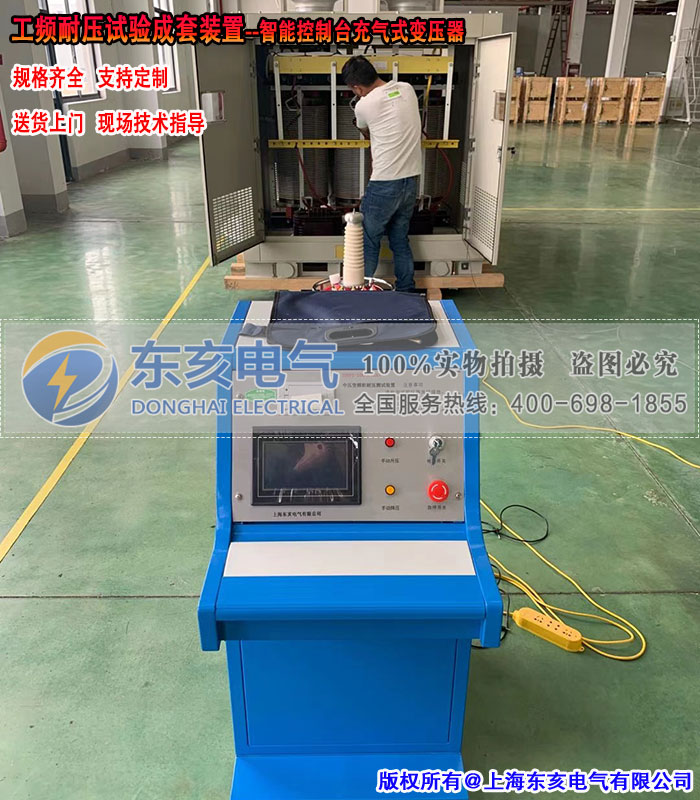

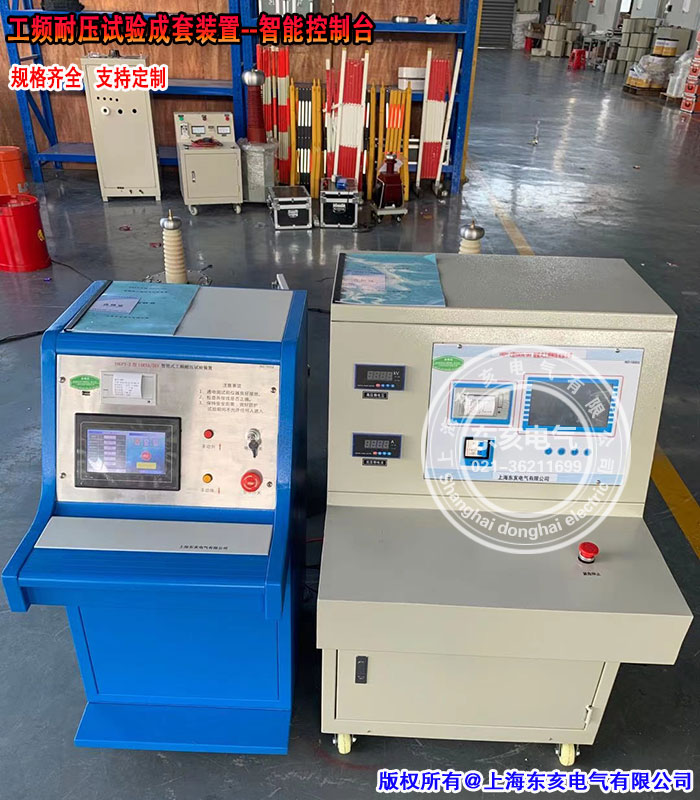

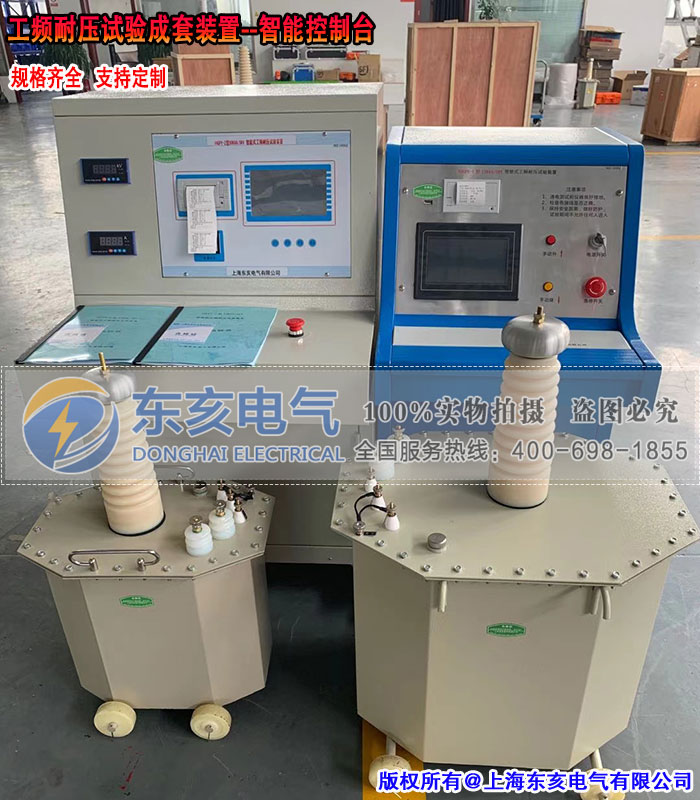

產品簡介
全智能工頻耐壓試驗裝置是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。
全智能工頻耐壓試驗裝置除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。
產品別稱
高壓試驗變壓器、工頻耐壓試驗裝置、交流耐壓試驗裝置、交、直流耐壓試驗裝置、工頻耐壓測試儀、工頻耐壓儀、工頻耐壓機、擊穿耐壓試驗儀、絕緣子耐壓試驗儀、無局放試驗變壓器、發電機耐壓試驗裝置...等等

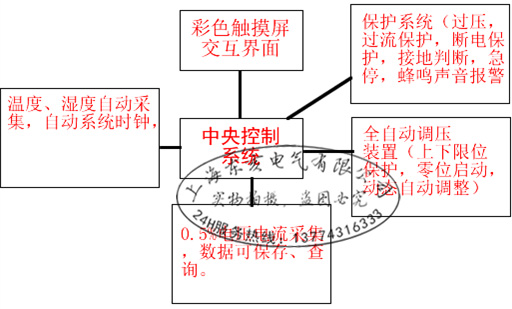

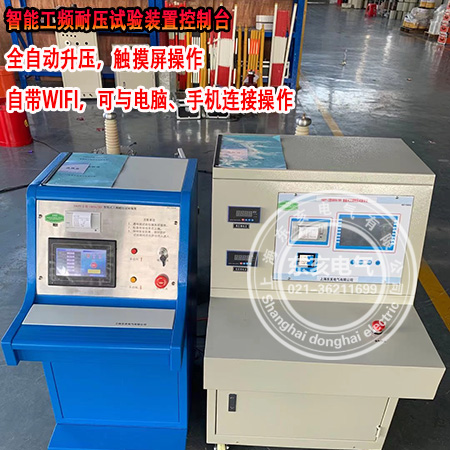

產品特點
1、精度可達0.5%（0.3*讀數+0.2*量程）；
2、彩色觸摸屏操控，速率共分5檔可選；可保存500組數據和打印功能；
3、過流過壓保護，接地保護（對于發電機供電或中性點不接地可以手動選擇屏蔽接地保護）；
4、可采集高壓電流，擊穿電壓可記錄；變壓器變比參數可調；
5、升壓速度共分5檔，可手動選擇；
6、高壓輸出電壓：AC 0-60KV；
7、高壓輸出電流：AC 0-100mA；
8、低壓輸入電壓：AC 0-200V，±10%；
9、低壓輸入電流：AC 0-25A；
10、儀表測量端：AC 100V；
11、計時范圍：0-999S；
12、電壓精度： 1.5% ；
13、電流精度： 1.5% ；
14、升壓速度≥2KV/秒±20% 。
15、使用環境要求：
輸入電壓：交流220V50Hz；
環境溫度：-40℃～40℃；
相對濕度：≤85%（環境溫度為25℃時）；
不含有化學性氣體及蒸汽的環境中；
無爆炸性危險的氣體中；
不受雨水浸入的場合下；
最高電壓60KV最大電流100mA；
電壓電流精度1%(0.6%*讀數+0.4%*量程)。
不受雨水浸入的場合下。

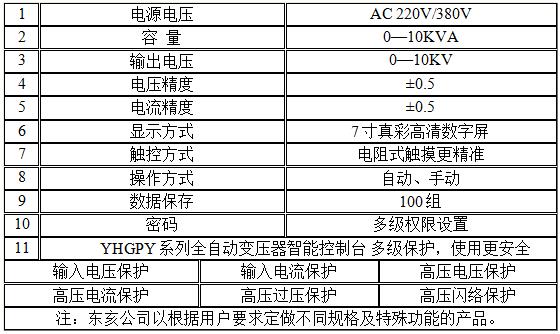

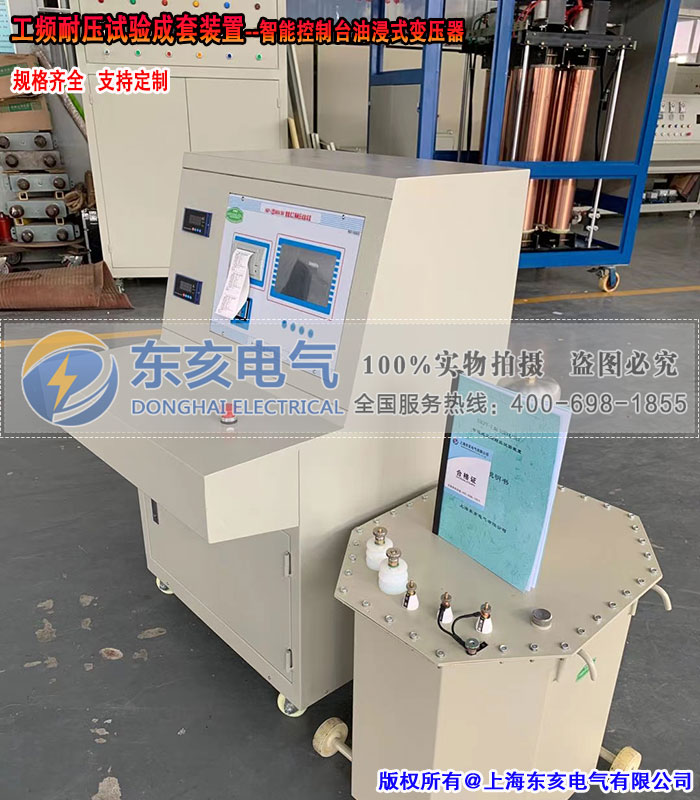

產品參數
10KV/50KVA工頻交流耐壓試驗裝置
一、10KV變壓器
1.工作電源：AC220V±10% 50Hz
2.形式：干式隔離變壓器
3.額定容量：10KVA
4.輸入電壓：0 ~ 220V
5.輸入電流：23A
6.輸出電流：1000mA
7.輸出電壓：0 ~10kv
8.阻抗電壓：＜12%
9.變 比：23
二、50KVA調壓器
1.額定容量：50KvA
2.輸入電壓：AC220V±10% 50Hz
3.輸入電流：23A
4.輸出電壓：0 ~220V
5.輸出電流：23A
6.產品結構：設有調壓器上、下限位功能
7.調壓方式：電動調壓
8.功能說明：嵌入式觸摸屏上集成電壓表、電流表，測量精度高。設有調壓器上、下限位保護、零位啟動，斷電保護，來電自動回零，電壓設置、耐壓計時、點動微調、過流保護、報警等功能。
使用方法
操作步驟

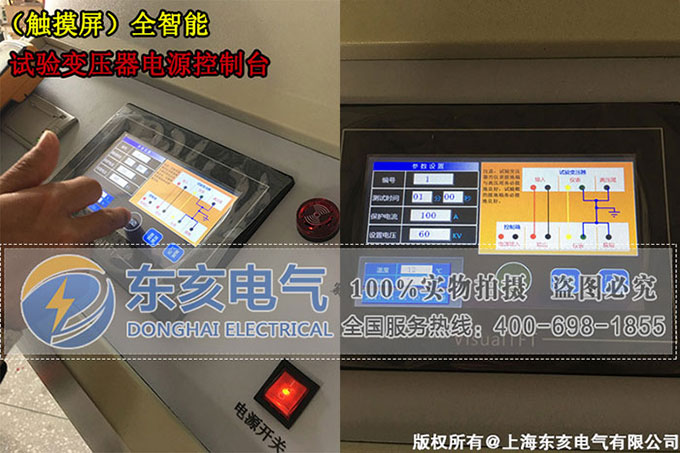

圖1 面板示意圖

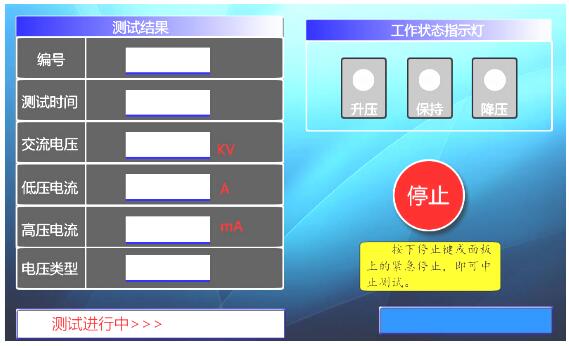

圖2 操作主菜單
圖3 自動耐壓測試
圖4 查詢數據
1、按接線原理圖連接好引線，變壓器高壓頭接被試品高壓端，被試品另一端接地，耐壓裝置可靠接地。電源輸出接變壓器的輸入，變壓器的儀表電壓接到面板儀表電壓，面板高壓電流兩個端子插到變壓器高壓尾端的電流采集器的兩個端子上。
2、檢查各部位的接線是否接觸良好，并檢查控制箱的輸入電壓是否為220VAC；
3、打開電源開關，接通電源，顯示屏顯示出主菜單如圖2，
（1）編號：作為測試打印、保存查詢的標識；
（2）測試時間：根據實際測試進行設置，最長5分鐘；
（3）升壓變比：根據外接變壓器可更改，變比值按照變壓器銘牌上設置（儀表電壓：輸出電壓），例如：儀表電壓100V，輸出電壓60KV，變比就設為1：600.0；
（4）低壓保護電流：低壓電流最大值，當到達時會停止測試，最大25；
（5）高壓保護電流：變壓器高壓端的輸出電流最大值，最大100mA；
（6）設置電壓：即為最大實驗電壓，最高60KV；
（7）電壓類型：直流、交流可選，默認交流；
（8）查詢數據：查詢保存的測試數據；
（9）廠家設置：有密碼保護，廠家人員調試電壓電流用；
（10）自動測試：開始實驗按鍵；
（11）調壓速度設置：5個檔可選，1為最慢，5最快；
4、設置好參數后，觸摸啟動按鍵，再次確認后即開始測試，測試過程中按下急停按鍵會停止測試，聽到交流接觸器跳開切斷電源。
5、試驗完畢后，電壓會自動降至零位，然后斷開交流接觸器，此時可選擇打印測試結果或返回主菜單，如需解開試驗引線請關閉電源。
6、數據查詢，如圖4，可查詢保存的測試數據。
7、全裝置有接地保護，過壓保護，低壓過流保護，高壓過流保護，緊急停止開關保護。測試時如過流或擊穿，儀器會停止試驗，返回主菜單。
|
