變比組別測試儀校準裝置

瀏覽次數:

   詳細介紹

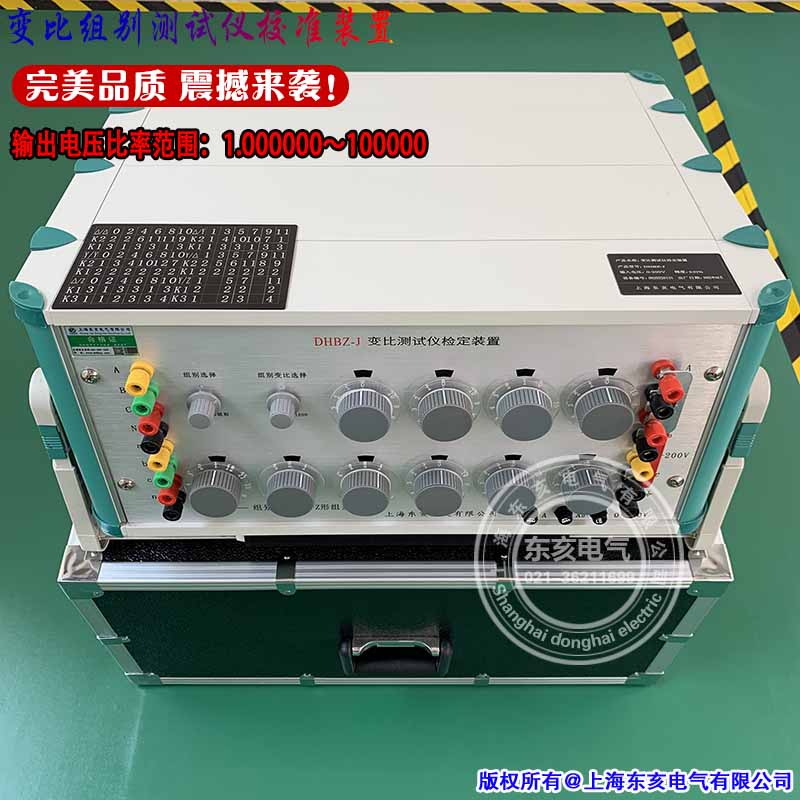

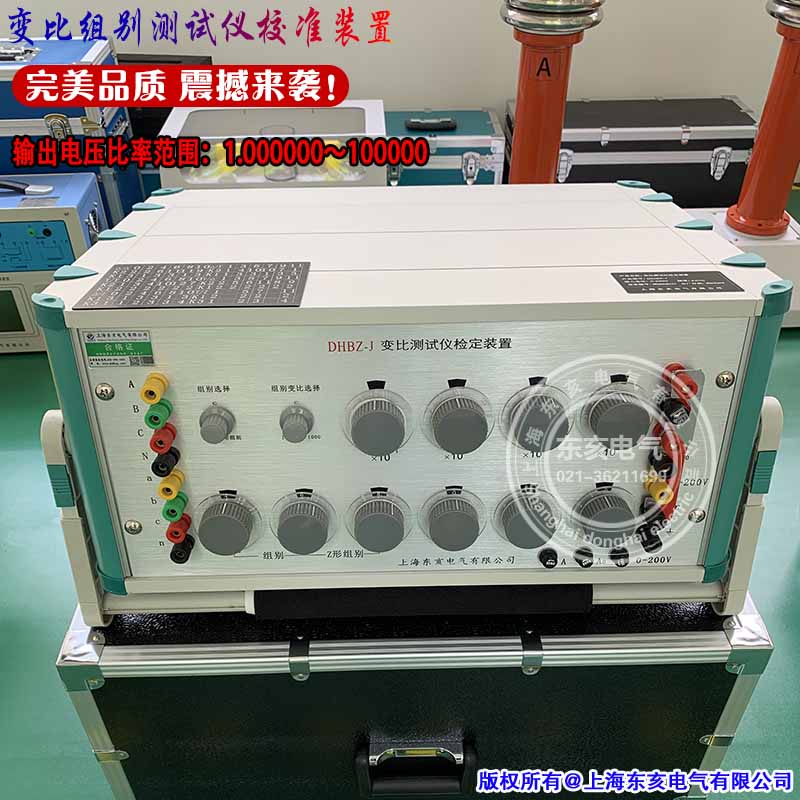

DHBZ-J變比組別測試儀檢定裝置是專門為變壓器,互感器變比組別測試儀檢定校準所設計的標準檢定器具,參考GB1094.1-1996《電力變壓器 第一部分 總則》、JJG314-2010《測量用電壓互感器》檢定規程,專門針對數字式變比組別測試儀校驗要求研制的標準設備。
儀器可以在200V電壓下完成變比檢定校驗工作,由七個十進制調節盤,實現任意變比比率值設定。由三個調節盤組合,實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具,由三組單相比例標準通過開關組合連接。設備操作簡單,性能可靠、抗干擾能力強。

a、變比校準部分

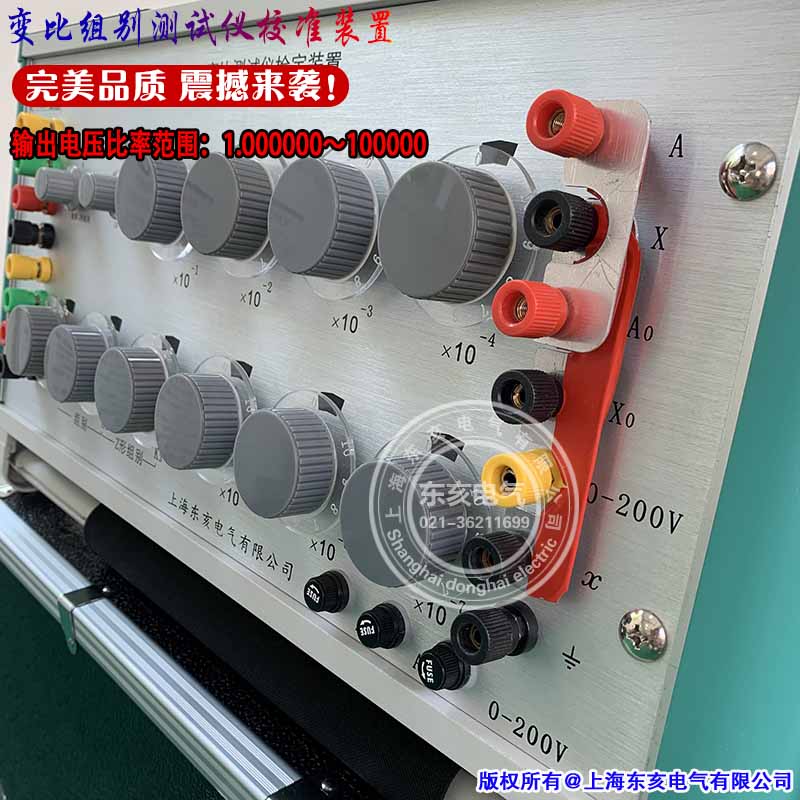

標準面板右邊A、X、Ao、Xo、a、x接線端子,其中A、X 與Ao、Xo端子(分別為雙級電壓互感器勵磁繞組,比例繞組輸入端,采用并聯連接方式)組合為初級輸入電壓信號輸入端。a、x端子為設定比率次級電壓信號輸出端。

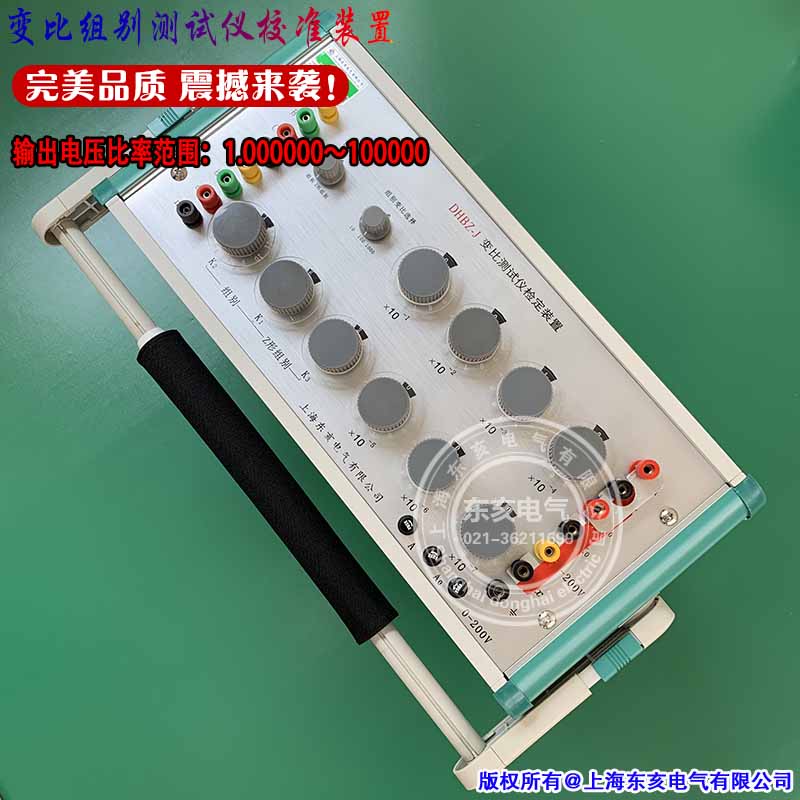

設備面板右邊部分有10-1~10-7 共七個十進制分度盤,用來設置電壓變比比值,例如:
變比值Kx為:10,則變比值的倒數為1/Kx= 1×10-1 對應面板為盤位置數Sk為1000000
變比值Kx為:100,則變比值的倒數為1/Kx= 1×10-2 對應面板為盤位置數Sk為0100000
變比值Kx為:350,則變比值的倒數為1/Kx= 2.8571×10-3 對應面板為盤位置數Sk為0028571
變比值Kx為:1100,則變比值的倒數為1/Kx= 9.091×10-4 對應面板為盤位置數Sk為0009091
變比值Kx為:2200,則變比值的倒數為1/Kx= 4.545×10-4 對應面板為盤位置數Sk為0004545
變比值Kx為:3300,則變比值的倒數為1/Kx= 3.030×10-4 對應面板為盤位置數Sk為0003030
變比值Kx為:5000,則變比值的倒數為1/Kx= 2.000×10-4 對應面板為盤位置數Sk為0002000
變比值Kx為:5500,則變比值的倒數為1/Kx= 1.818×10-4 對應面板為盤位置數Sk為0001818
變比值Kx為:7500,則變比值的倒數為1/Kx= 1.333×10-4 對應面板為盤位置數Sk為0001333
變比值Kx為:7650,則變比值的倒數為1/Kx= 1.307×10-4 對應面板為盤位置數Sk為0001307
變比值Kx為:10000,則變比值的倒數為1/Kx= 1.307×10-4 對應面板為盤位置數Sk為0001000

b、 組別校準部分

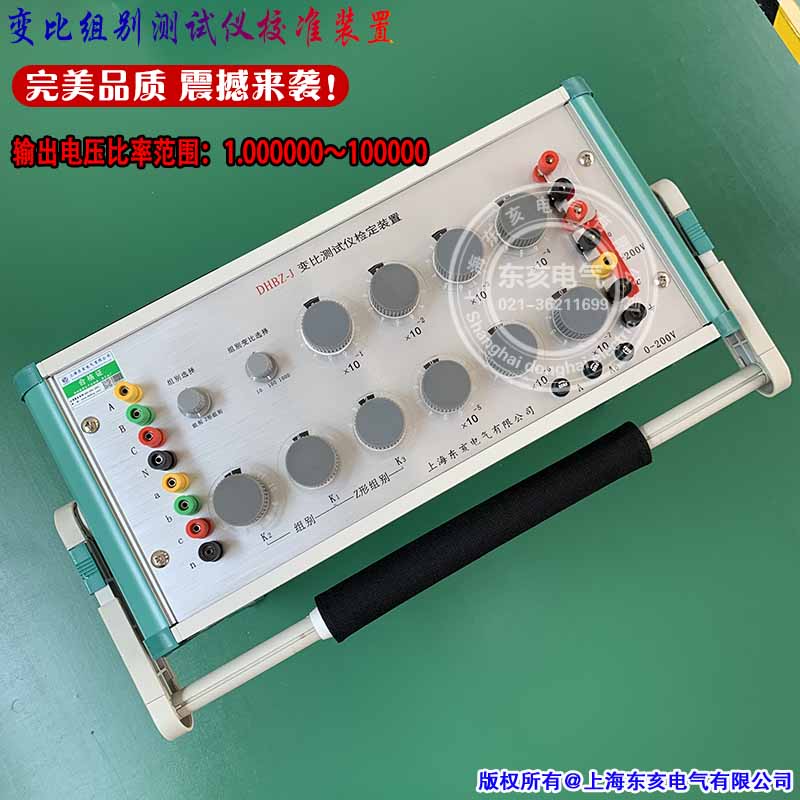

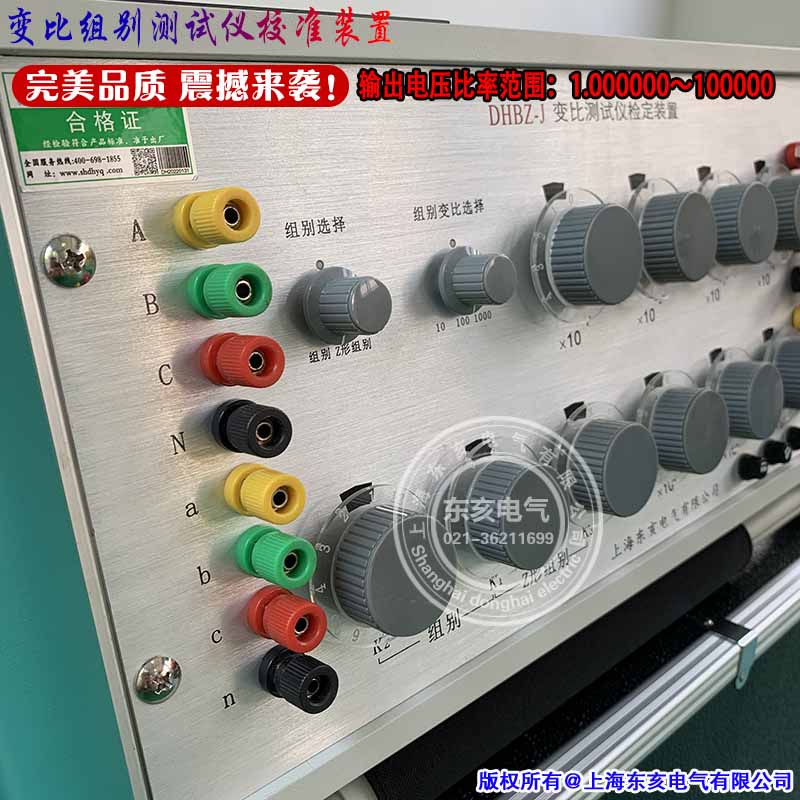

標準面板左邊A、B、C、a、b、c、x接線端子,分別三相變壓器初級繞組和次級繞組接線端。
設備面板左邊部分有兩個功能選擇開關和三只連接組別組合開關,其中“組別選擇”開關,連接組別開關“K1”,“K2” 用來實現D/y、D/d、Y/y、Y/d三相變壓器聯結組,K1”,“K2”開關具體置數見“組別開關選擇表”部分。“組別變比選擇”開關則可以實現上述四種聯結組中的10、100、1000變比功能。當需要完成聯結組別為D/z,D/y時,可用“組別選擇”開關,連接組別開關“K2”,“K3” 用來完成。
例如;需設置聯結組別為Y/y-0,組別變比為10時
“組別選擇”開關置到“組別”選擇檔位,
“組別變比選擇” 開關置到“10”選擇檔位,再跟據“組別開關選擇表”顯示將開關“K1”置“0”檔位,“K2”置“2”檔位。

例如;需設置聯結組別為D/d-0,組別變比為100時
“組別選擇”開關置到“組別”選擇檔位,
“組別變比選擇” 開關置到“100”選擇檔位,再跟據“組別開關選擇表”顯示將開關“K1”置“9”檔位,“K2”置“3”檔位。
例如;需設置聯結組別為Y/d-1,組別變比為1000時
“組別選擇”開關置到“組別”選擇檔位,
“組別變比選擇” 開關置到“1000”選擇檔位,再跟據“組別開關選擇表”顯示將開關“K1”置“9”檔位,“K2”置“2”檔位。
例如;需設置聯結組別為D/y-5,組別變比為10時
“組別選擇”開關置到“組別”選擇檔位,
“組別變比選擇” 開關置到“10”選擇檔位,再跟據“組別開關選擇表”顯示將開關“K1”置“3”檔位,“K2”置“3”檔位。
例如;需設置聯結組別為D/z-0時
“組別選擇”開關置到“Z型組別”選擇檔位,跟據“組別開關選擇表”顯示將開關“K2”置“3”檔位,“K3”置“1”檔位。
例如;需設置聯結組別為Y/z-1時
“組別選擇”開關置到“Z型組別”選擇檔位,跟據“組別開關選擇表”顯示將開關“K2”置“2”檔位,“K3”置“1”檔位。
其它設置可以依次類推完成。

1-3

整機通用技術指標
①電壓比率量值準確度級別:0.01級
②輸入電壓范圍:0V~240V
③輸出電壓比率范圍:1.000000~100000
④輸出組別變比范圍:10、100、1000、
⑤連接組別設置范圍:D/y、D/d、D/z、Y/y、Y/d、Y/z、
